PIU踏板维护修理详细图文教程

作者:百度贴吧 kuyisi

踏板维护示意图1

废话不多说,玩PIU时踏板不灵是非常郁闷的事情,本着为人民服务的态度,不才综合几位资深玩家以及机修和自己的维护经验,以图文方式相对详细的向大家介绍PIU踏板常见问题的维护与简单修理,由于不才水平优先,文中若有不当之处,敬请谅解并希望不吝赐教,以便大家获得更加准确的方法。

本教程所绘图形均是根据个人印象绘制,具体操作时请以真实零部件为参照。

踏板维护示意图2

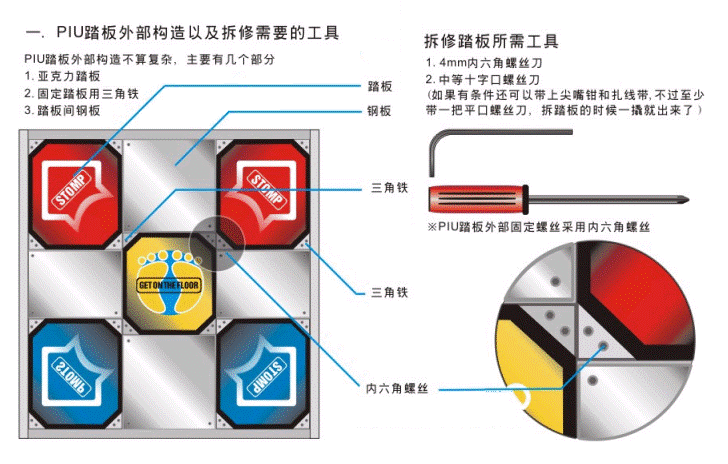

一、PIU踏板外部构造以及拆修需要的工具

PIU踏板外部构造

PIU踏板外部构造不算复杂,主要有几个部分:

  1. 亚克力踏板
  2. 固定踏板用三角铁
  3. 踏板间钢板

拆修踏板所需工具

  1. 4mm内六角螺丝刀
  2. 中等十字口螺丝刀
  3. 尖嘴钳(非必需)
  4. 扎线带(非必需)
  5. 平口螺丝刀(非必需,拆踏板的时候用平口螺丝刀一撬,亚克力踏板就出来了)

※PIU踏板外部固定螺丝采用内六角螺丝

踏板维护示意图3

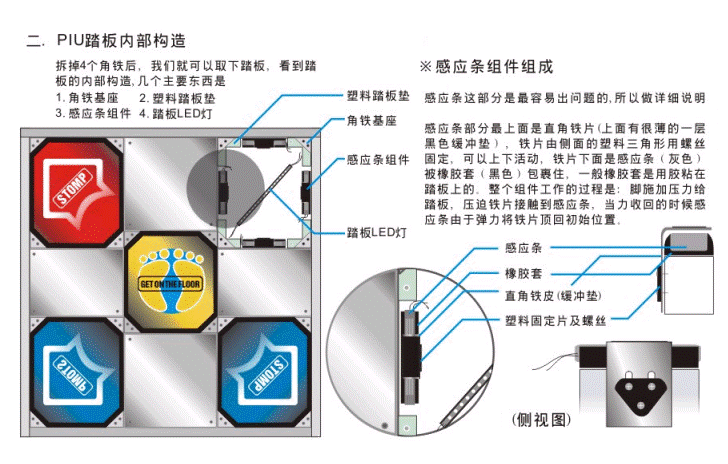

二、PIU踏板内部构造

拆掉踏板周围的四个三角铁后,取下踏板,可以看到踏板内部的构造,几个主要部件是:

  1. 角铁基座
  2. 塑料踏板垫
  3. 感应条组件
  4. 踏板LED灯

感应条组件的组成

感应条这部分是最容易出问题的,所以详细说明。

组成部件:

  1. 感应条
  2. 橡胶套
  3. 直角铁片(带缓冲垫)
  4. 塑料三角形固定片(带螺丝)

感应条部分最上面的是直角铁片(铁片上面有一层薄薄的橡胶质地的黑色缓冲垫),铁片由侧面的塑料三角形固定片用螺丝固定,可上下活动,铁片下面是感应条(灰色)被橡胶套(黑色)包裹住,一般橡胶套是用胶粘在踏板骨架上的。整个组件工作的过程是:脚施加压力给踏板,踏板压迫铁片接触到感应条,当力收回时感应条由于弹力将铁片顶回初始位置。

踏板维护示意图4

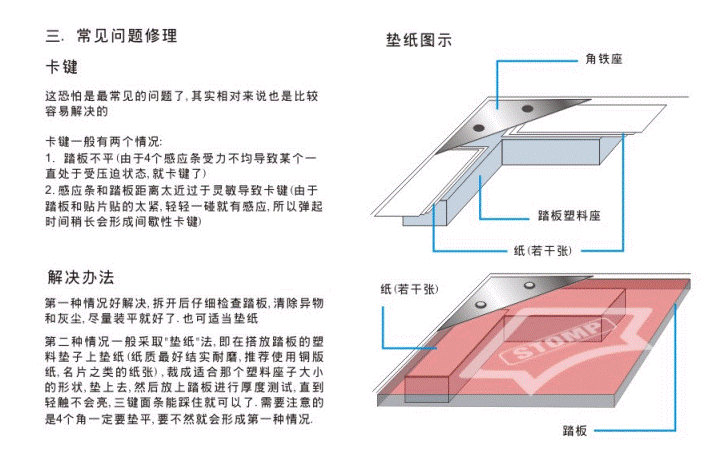

三、常见问题修理

卡键

这恐怕是最常见的问题了,其实相对来说也是比较容易解决的。

卡键时一般有两种情况:

1.踏板不平
由于4个感应条受力不均导致某个感应条一直处于受压迫状态,就产生卡键的情况
2.感应条和踏板距离太近过于灵敏
由于踏板和铁片贴的太紧,轻轻一碰就有感应,所以叹气时间稍长会形成间歇性卡键

解决办法

第一种情况好解决,拆开后仔细检查踏板,清除异物和灰尘,尽量装平就好了,也可适当垫纸。

第二种情况一般采用“垫纸法”,即在塑料踏板垫上垫纸。纸质最好结实耐用,推荐使用铜版纸、名片之类的纸张。将纸裁成合适的大小(参考塑料踏板垫的大小),垫在塑料踏板垫的上方,然后安装好亚克力踏板进行测试,直到轻触不会亮,三键长键可以踩住就可以了。需要注意的是4个脚一定要垫平,不然会形成第一种情况。

踏板维护示意图5

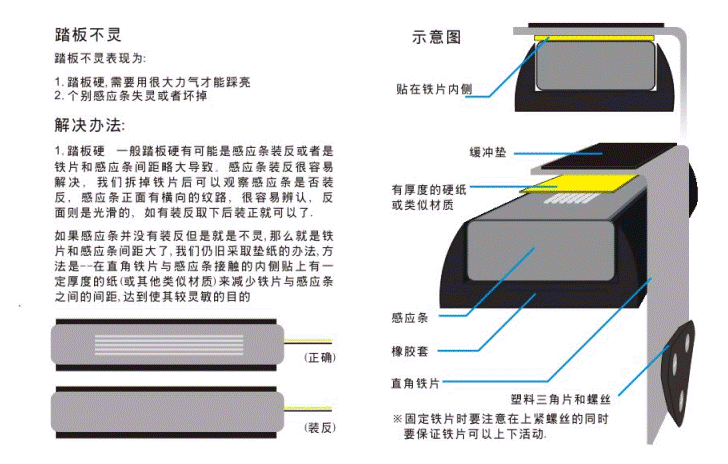

踏板不灵

踏板不灵表现为:

  1. 踏板硬,需要很大力气才能踩亮。
  2. 橡胶套个别感应条失灵或者坏掉。

解决办法

1.踏板硬

一般踏板硬有可能是感应条装反或者是铁片和感应条键距过大导致。感应条装反很容易解决:感应条正面有凹凸的纹路,背面则是光滑的。将正面朝上安装即可。

如果感应条没有装反但就是不灵,那么就是铁片和感应条间距大了。我们仍旧采取“垫纸法”。在直角铁片与感应条接触的内侧贴上有一定厚度的纸或者其他材料来减少铁片与感应条之间的间距,达到使其灵敏的目的。

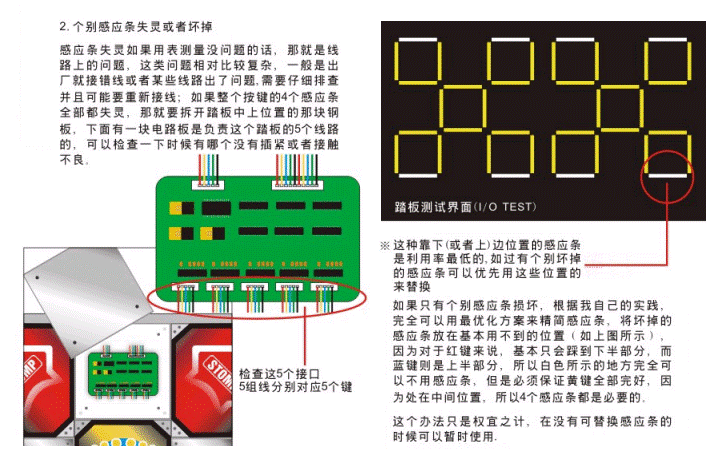

2.个别感应条失灵或者坏掉

感应条失灵如果用表测量没有问题的话,那就是线路上的问题。这类问题相对比较复杂,一般是出厂就接错线或者某些线路出了问题,需要仔细排查并且可能要重新接线。如果整个按键的4个感应条全部失灵,那就要拆开踏板中上位置的那块钢板,下面有一块电路板是负责这个踏板的5个线路的,可以检查一下是否有没插紧或者接触不良的。

如果只有个别感应条损坏,则需要更换感应条。可联系代理商购买。根据自己的实践,也可以用最优化的方案来精简感应条,将坏掉的感应条放在不常用的位置。对于红键来说,基本只会踩下半部分,而蓝键则是上半部分。所以使用整个踏板最上方和最下方位置的感应条来替换坏掉的感应条。由于黄建处在中间位置,所以要保证4个感应条都灵敏,不能用来替换。这个办法只是权宜之计,在没有可更换的感应条的情况下可以暂时使用,当有新的感应条后应立即更换。

踏板维护示意图6

注:本文转自百度贴吧,原文地址:http://tieba.baidu.com/p/869712084,感谢原作者kuyisi(原作者整理自百度贴吧么么、ddrliz关于修理踏板的内容,同时感谢以上二位)。
